经过40多年的开发建设，攀枝花已发展成为中国西部重要的钢铁、钒钛、能源基地和新兴工业城市；矿石的开采和运输的管理上非常繁琐，木兰车辆管理系统成功应用在攀枝花项目上，实现了车辆计次和车辆管理的目的，帮助矿石运输管理更轻松，更准确，更智能。

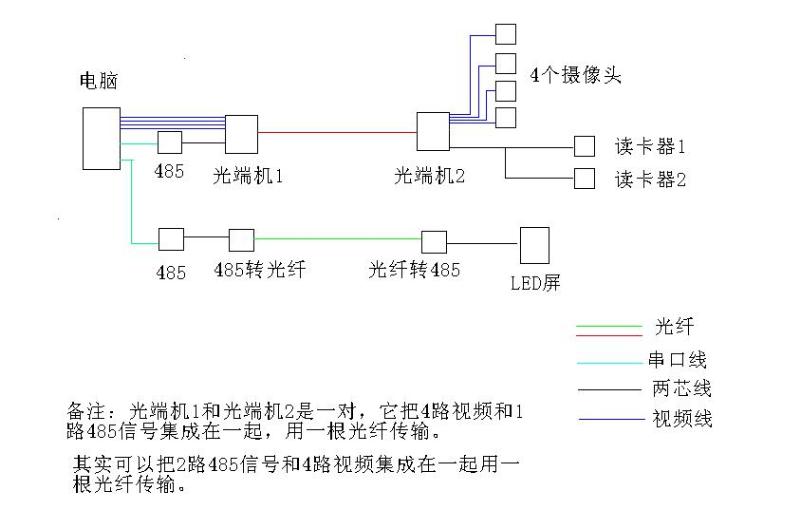

系统原理框图：
现场和值班房相隔了600米，中间用的光纤传输。光端机1和光端机2是集成了4组摄像机信号和1组485信号，用一根光纤芯传输，4个摄像头和2台读卡器用这对光端机进行传输通讯。LED大屏的信号传输用的是485转光纤的。

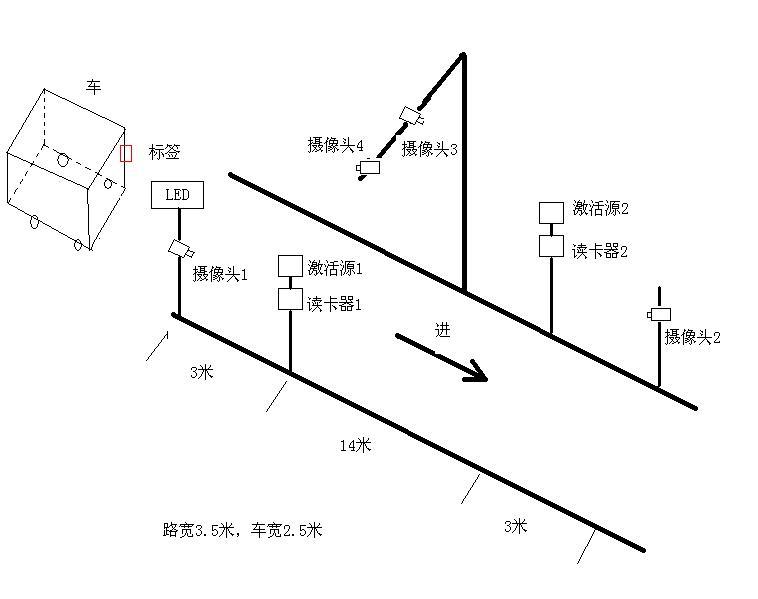

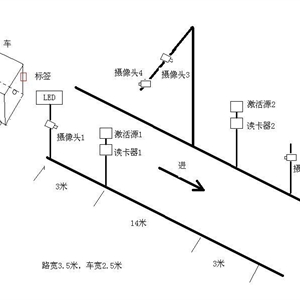

安装简图：
标签放在车辆左边的挡风玻璃上，当车辆进入场区的时候，它在经过2号激活源的时候非常近，能保证被2号激活源激活，这样当进场的时候，不管1号激活源有没有激活，只要被2号激活源激活，系统认为车辆进入，这是2号摄像头和3号摄像头拍照，2号摄像头拍牌照，3号摄像头拍车厢。当车辆出场的时候，离1号激活源非常近，能保证被1号激活源激活，这样，当车辆出场的时候，不管有没有被2号激活源激活，只要被1号激活源激活，系统认为车辆出场，此时1号摄像头和4号摄像头拍照，1号拍车辆号牌，4号拍车厢。同时车辆次数加一，反映在LED大屏上，以便司机确认。

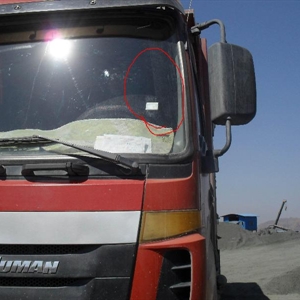

标签安装在车辆前挡风玻璃上

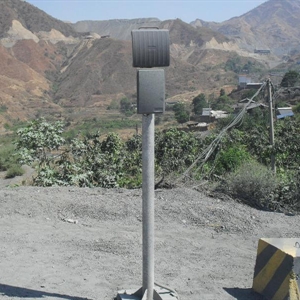

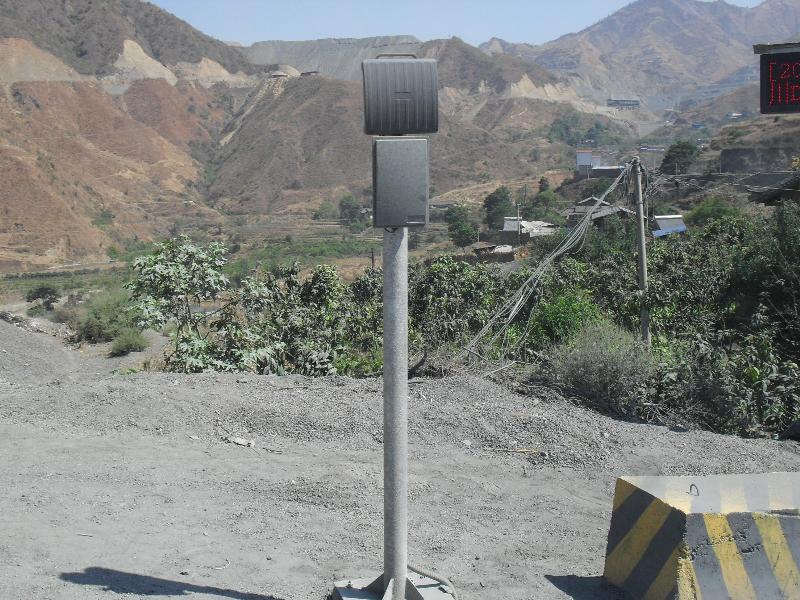

上面是125K激活源，下面是读卡器

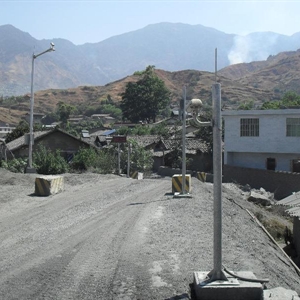

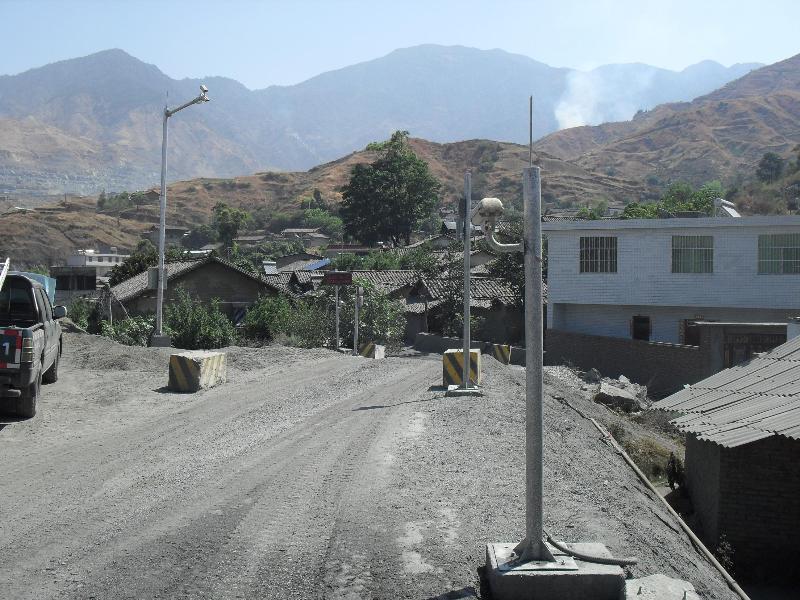

场整体效果图（从里往外看）

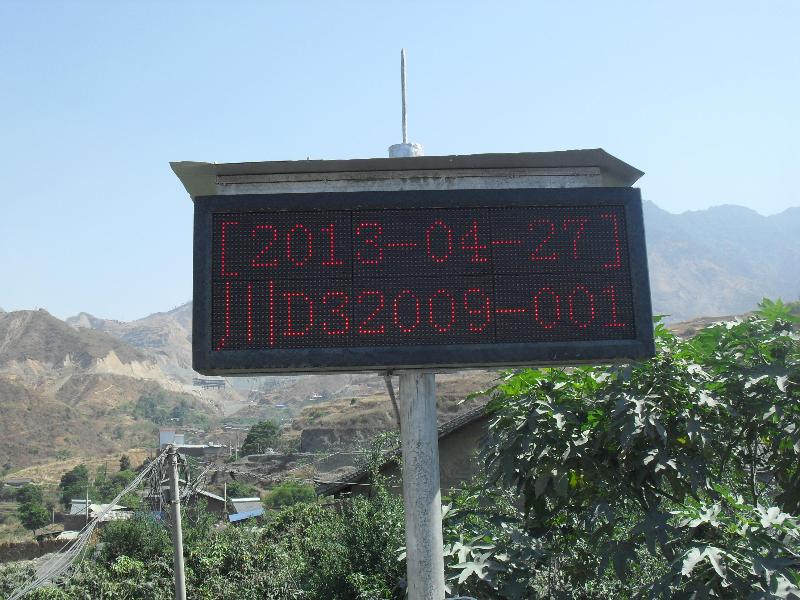

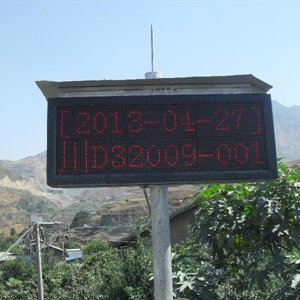

LED屏现场显示图

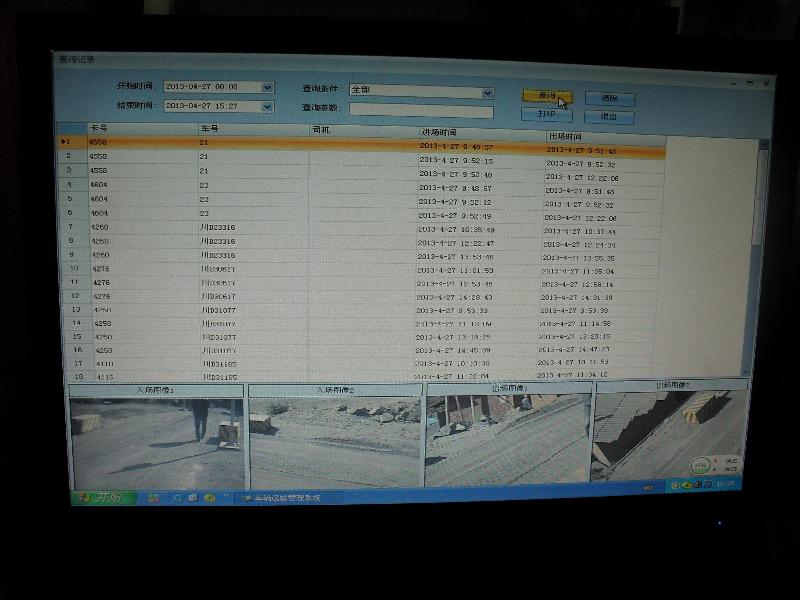

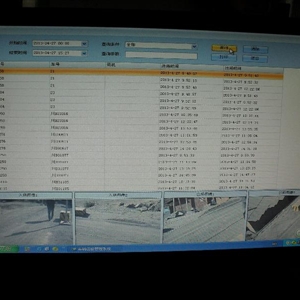

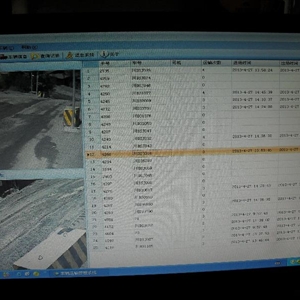

软件界面图
